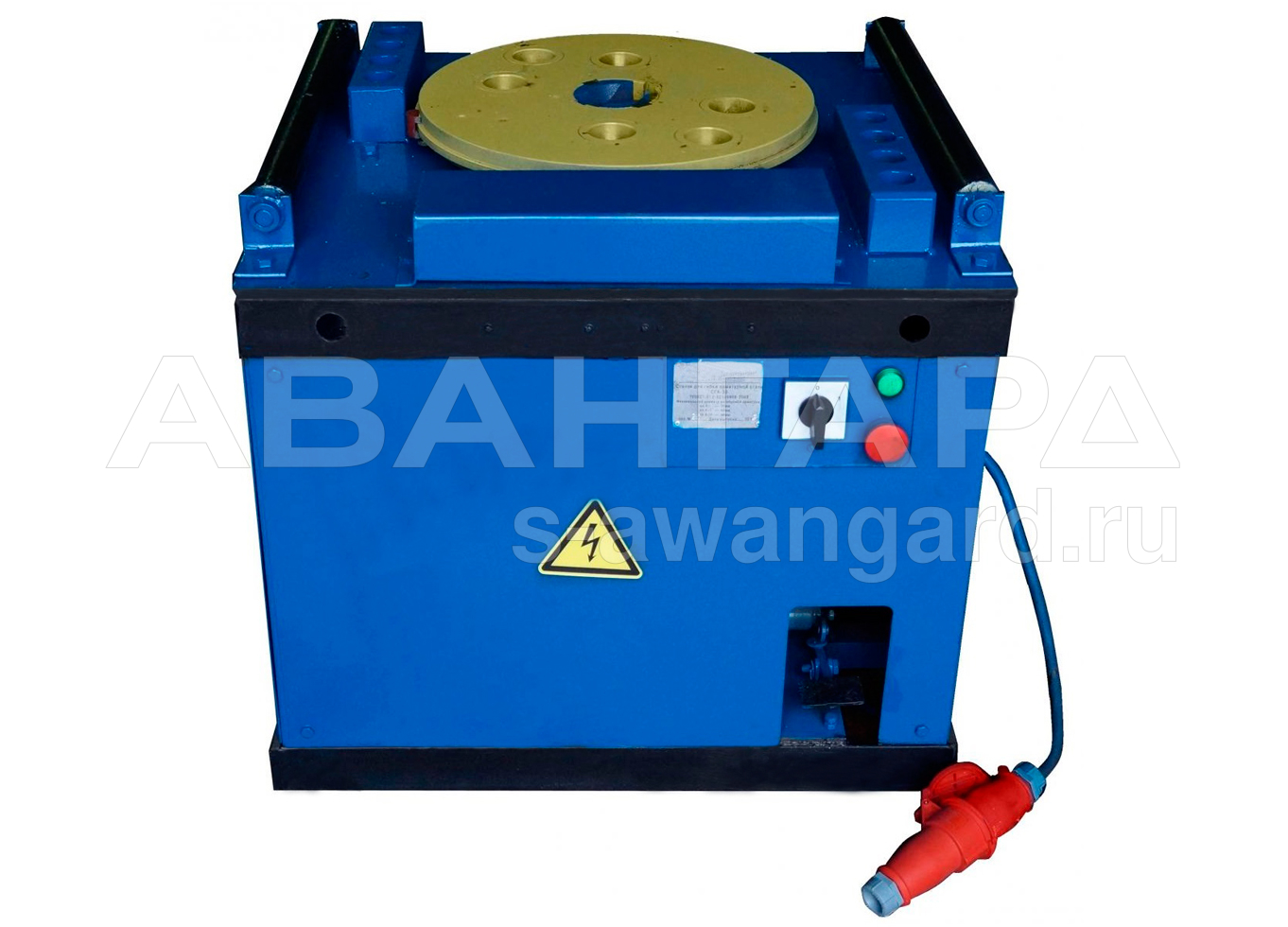

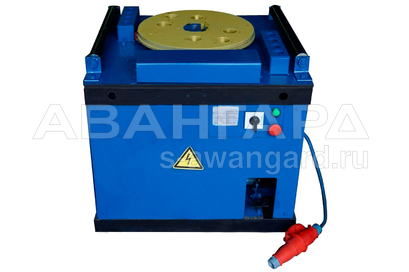

Станок для гибки арматуры СГА-50

Станок для гибки арматуры применяется на предприятиях по изготовлению железо-бетонных конструкций, и особо широкую популярность приобрел в монолитном домостроении на открытых строительных площадках.

Устройство станка, представляет из себя простой, износостойкий конструктив с электромеханическим приводом, что дает преимущество в минимальном техническом обслуживании и работе на станке персонала, не требующего высокой квалификации.

При работе станка на подвижный диск, который установлен в верхней части станка, устанавливается гибочный инструмент в соответствии с поставленной задачей. Арматурные стержни укладываются между центральным пальцем (с роликом), гибочным пальцем, которые установлены на подвижном диске и упорным штырем.
При нажатии на педаль и включении станка, подвижный диск начинает вращаться, при этом пруток заклинивается гибочным пальцем и происходит изгиб арматуры вокруг центрального пальца, на угол который был предварительно задан, с помощью кулачка установленного на окружности подвижного диска.
Когда кулачок касается конечного выключателя, диск начинает обратное вращение, и касаясь вторым кулачком по конечному выключателю реверса, станок останавливается принимая первоначальное рабочее положении.
